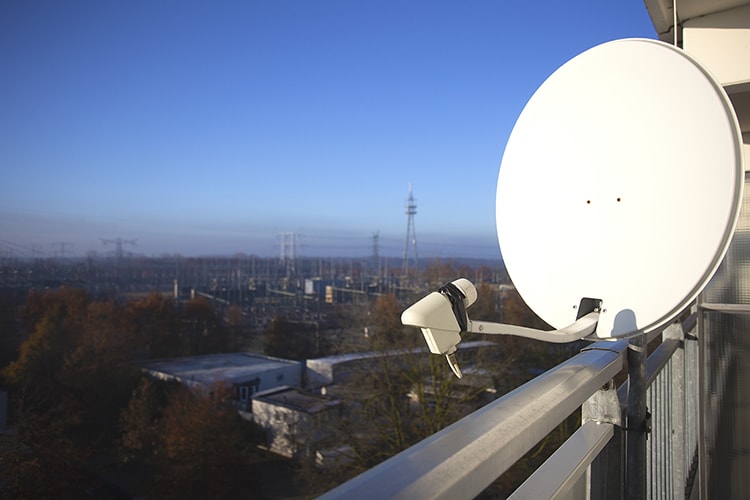

BSアンテナの取り付け方 〜ベランダへの設置編〜

調べてみた

カインズ How to DIY編

カインズ How to DIY編

カインズ・スタッフ自らが実践した情報満載。動画で見る「カインズ How to」のDIY関連のコンテンツを文字起こししています。

BSアンテナの取り付けに必要なもの

  • アンテナ本体…1台
  • コンバーター付アーム…1台
  • プラスドライバー
  • 同軸ケーブル(防水キャップ付)…設置場所に合った長さのものを用意
  • 自己融着テープ(雨の多い地域用)
  • ビニールテープ(雨の多い地域用)
  • アンテナ取付マスト…1台
  • マスト固定用ボルト…1組
  • モンキーレンチ
  • 結束バンド…1個
  • レベルチェッカー(あると便利)
  • 混合器…1台
  • 分波器…1台

BSアンテナの取り付けについて

衛星放送を視聴するにはBSアンテナが必要です。今回は、設置が比較的簡単な、ベランダの手すりなどに設置するタイプの取り付け方法を紹介します。基本は地デジアンテナの設置と同じ要領ですが、いくつかポイントがあるので参考にしてください。

事前準備のポイント

ベランダへのアンテナ設置は比較的安全に行えますが、マンションなどの高層住宅の場合、アンテナや金具が落下する恐れがあります。その場合は、ベランダの手すりにロープなどで器具を結び、万が一、落下したときに備えて万全な準備をしましょう。

BSアンテナの取り付け方

STEP.1 コンバーターアームを取り付ける

BSアンテナの取り付け方 コンバーターアーム取り付け

まず、アンテナ本体の裏の金具にコンバーター付アームを差し込みます。

BSアンテナの取り付け方 しっかり固定する

プラスドライバーでしっかり締めて固定しましょう。

BSアンテナの取り付け方 防水キャップを挿入

コンバーターに同軸ケーブルを差し込み、締め付けて固定した後、防水キャップを奥に突き当たるまでしっかり挿入します。雨の多い地域では、自己融着テープを幅が1/2ほど重なるように巻き、さらにビニールテープを巻いてからキャップをしましょう。

STEP.2 取り付け位置を決める

BSアンテナの取り付け方 位置を決める

アンテナは「午後2時頃に太陽がある方向(南南西)」に向け、空が見渡せる場所に取り付けるのが理想です。周囲の家のアンテナの向きを参考にするのも有効です。

BSアンテナの取り付け方 位置を決める

また、BSアンテナが受信可能な範囲は非常に小さくなっています。樹木も受信に影響しますので注意してください。冬場は樹木の葉が落ちて枝だけなので、より受信しやすいですが、夏場などに葉が茂ったときに影響が出ないか考慮しましょう。

STEP.3 ベランダ取付金具を設置する

BSアンテナの取り付け方 ベランダ取付金具の設置

アンテナの位置が決まったら、アンテナ取付マストを取り付けます。このとき、地面に対して必ず垂直に設置してください。曲がっていると、アンテナ取り付けの際の調整が難しくなってしまいます。

BSアンテナの取り付け方 ナットで仮り締めする

マストの固定用ボルトを金具に差し込み、ナットで仮り締めをしておきます。上下とも同様に固定します。

BSアンテナの取り付け方 本締めして固定する

最後にモンキーレンチで本締めをして、しっかり固定します。

STEP.4 アンテナ本体を取り付ける

BSアンテナの取り付け方 アンテナ本体の取り付け

アンテナ本体の裏側にある、固定金具のマスト固定ネジを一度緩め、金具をマストに通します。

BSアンテナの取り付け方 アンテナ本体を固定

固定ネジをドライバーで締めて、アンテナ本体を固定します。

BSアンテナの取り付け方 アンテナ本体を固定

同軸ケーブルを結束バンドで固定するときは、引っ張りすぎて防水キャップが折れ曲がらないように注意してください。

STEP.5 アンテナを調整する

BSアンテナの取り付け方 アンテナの調整

同軸ケーブルを一度テレビにつないで、受信強度を確認する画面を表示させ(※)、アンテナへの電源供給をオンにします。
※お使いのテレビによって表示方法は異なります。

BSアンテナの取り付け方 仰角・方位角の例

アンテナの取扱説明書などに、受信に必要な「仰角(ぎょうかく)」や「方位角」が記載されている場合があります。お住まいの地域の項目を参照し、大まかな目安としましょう。

BSアンテナの取り付け方 仰角を合わせドライバーで固定

アンテナの固定金具は角度がわかるようになっているので、お住まいの地域の仰角に合わせ、ドライバーで固定します。

BSアンテナの取り付け方 アンテナを動かし調整

方位角を合わせるときは、ゆっくり左右にアンテナを動かします。受信レベルの表示には数秒かかる場合がありますので、動かすときは連続で動かさず、「少し動かして待機」を繰り返して調整しましょう。

BSアンテナの取り付け方 調整後固定する

受信レベルが最大になるように、仰角と方位角を微調整します。位置が決まったら、固定ネジの締め付け調整は完了です。

BSアンテナの取り付け方 レベルチェッカー

もしレベルチェッカーがあれば、テレビ画面を見ずアンテナの場所で受信強度がわかるので便利です。

STEP.6 混合器を取り付けて配線する

BSアンテナの取り付け方 混合器の取り付けと配線

混合器(複数のアンテナケーブルをひとつにまとめる器具)を、ベランダの手すりなどに固定します。

BSアンテナの取り付け方 混合器に地デジ用のケーブルをつなぐ

混合器に、地デジ用アンテナからのケーブルをつなぎ、防水キャップを奥に当たるまで差し込みます。

BSアンテナの取り付け方 混合器にBS用のケーブルをつなぐ

同じように、BSアンテナからのケーブルを混合器につなぎ、防水キャップを差し込みます。

BSアンテナの取り付け方 混合器に同軸ケーブルをつなぐ

混合器から、室内へと引き込む同軸ケーブルをつなぎ、同じように防水キャップを差し込みます。

BSアンテナの取り付け方 電源を入れる

接続が終わったら混合器の電源スイッチを入れ、カバーを閉じます。

BSアンテナの取り付け方 分波器につなぐ

室内に引き込んだ同軸ケーブルは、今度は分波器(それぞれの端子に適したケーブルを振り分ける器具)につなぎます。

BSアンテナの取り付け方 ケーブルを端子につなぐ

分波器からのケーブルを、それぞれ「テレビの地デジアンテナ用」と「BSアンテナ用」の端子につなぎます。

BSアンテナの取り付け方 完了

これで作業は完了です。

BSアンテナの取り付け方について知っておきたいQ&A

Q. アンテナの位置がベランダの立地上、南南西に向けられないのですが…。

A. その場合はベランダに設置することが難しいため、屋上への設置などを検討ください。また、南南西方向に高い建物がある場合にも、同様に設置がすることができません。

Q. 受信レベルを最大に設定するコツはありますか?

A. アンテナは、角度を1度ずらすだけで受信レベルが大きく変わります。1度単位でゆっくり動かし、5秒ほど待って受信レベルを確認するなど、根気よくやりましょう。

Q. アンテナ設置場所からテレビ画面の受信レベルを確認できない場合は、どうしたらいいですか?

A. テレビによっては、受信に成功すると音が出るものもあるため、テレビの音量を大きくしておくのがいいでしょう。ほかには「家族や同居の方にテレビを確認してもらう」「BS対応テレビをアンテナ設置場所の近くに仮設置する」などで対応するのも◎。

Q. ベランダから室内に引っ張ってきたケーブルはどうすればいいですか?

A. 一般的にはエアコンのダクトから引き込むか、ケーブルの引き込み口から通す方法がありますが、難しい場合は窓やドアの隙間から通せる「隙間ケーブル」を購入するといいでしょう。

まとめ

BSアンテナの取り付けは、受信レベルの調整がポイント。ベランダは安全に見えますが、誤って器具を落とさないよう細心の注意を払って作業をしてください。また、何度やっても調整が難しかったり、危険を感じたときは無理をせず、アンテナ工事業者に依頼することも考えましょう。
